Delta: Üç Pozisyonlu Kinematik Oturma Mekanizması
Bu bir mobilya tasarımı değil, bir kinematik mekanizma problemi. Tek bir teleskopik menteşe, çalışma ve uzanma pozisyonları arasında geçişi sağlıyor.
Çok işlevli mobilya, çoğunlukla ayrık parçalar demek
Küçük yaşam alanlarında birden fazla pozisyona hizmet eden mobilyaya ihtiyaç var, ama çoğu "çok işlevli" çözüm ayrı ayrı parçaların birleşiminden oluşuyor. Buradaki soru farklıydı: tek bir mekanizma, ayrık parçalara ihtiyaç duymadan birden fazla pozisyonu nasıl sağlayabilir?
Tek eksende kayan bir bağlantı
Katlanan ve teleskopik menteşe tipleri karşılaştırıldı. Teleskopik bir bağlantı, aynı eksende hem açı hem uzunluk değişimine izin verdiği için, tek bir mekanizma noktasından birden fazla pozisyon türetmeye en uygun çözüm olarak belirlendi.
Neyin doğru olduğuna nasıl karar verdik
| Kriter | Gereksinim |
|---|---|
| Mekanizma sadeliği | Pozisyon geçişi tek bir bağlantı noktasından yönetilmeli |
| Yapısal süreklilik | Gövde malzemesi (ahşap/kontrplak) pozisyon değişse de görsel bütünlüğünü korumalı |
| Kilitlenme | Her pozisyonda mekanizma güvenle sabitlenebilmeli |
| Üretilebilirlik | 1:5 ölçekte 3D baskıyla doğrulanabilir olmalı |
Bir mekanizma, iki kullanım modu

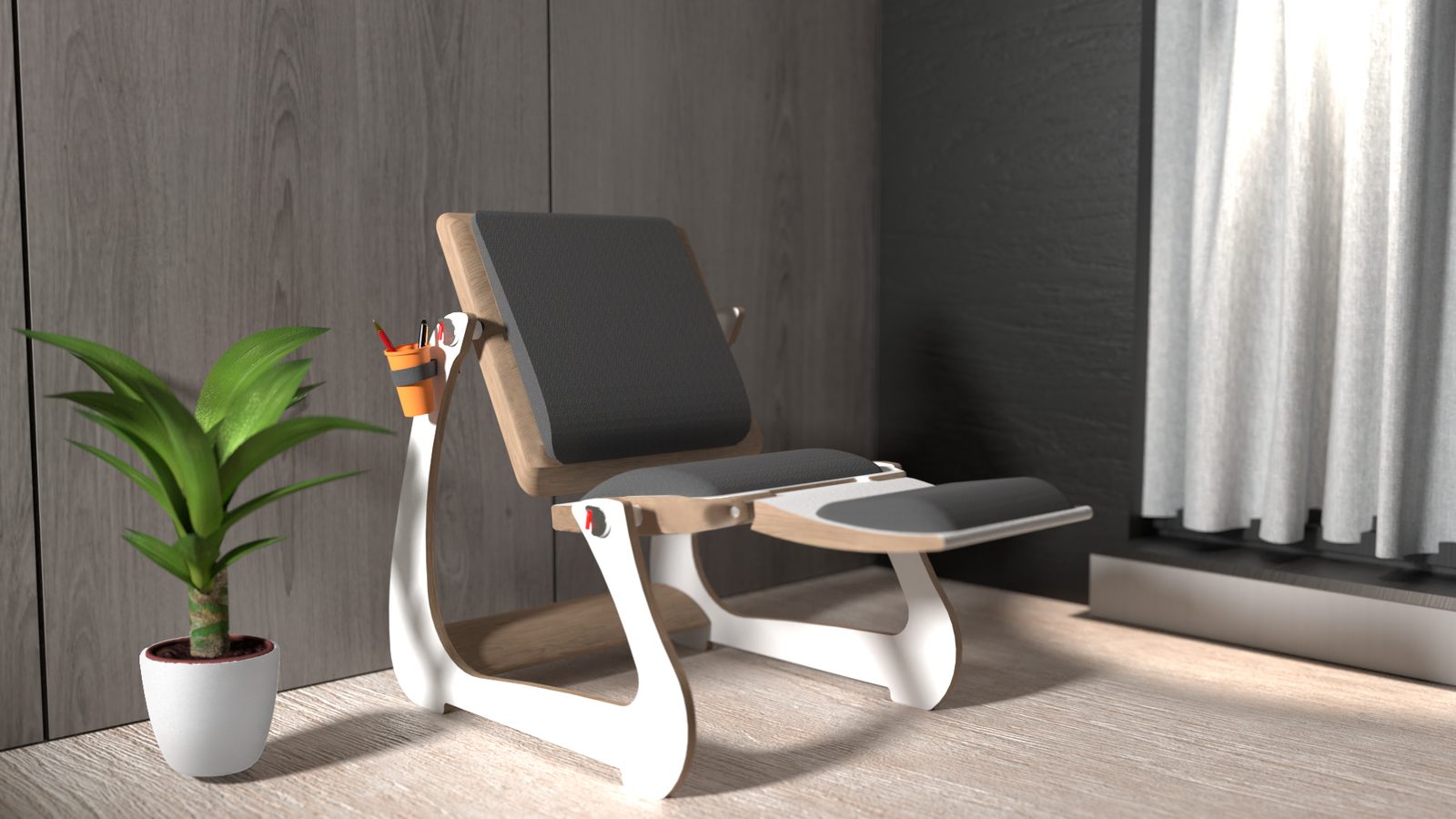

Konsept, aynı gövde etrafında kurulu iki farklı kullanım modunu birleştirdi: masayla çalışma modu ve sırt açısının uzandığı, ayak desteğinin çıktığı dinlenme modu. İkisi arasındaki geçiş, gövdeye ek parça eklemeden, tek teleskopik menteşe ile sağlanıyor.
Form kararları doğrudan CAD'de
Bu proje için ayrı bir eskiz seti bu vaka analizine eklenecek şekilde arşivlenmedi. Mekanizma geometrisi, doğrudan CAD ortamında yinelemeli olarak geliştirildi.

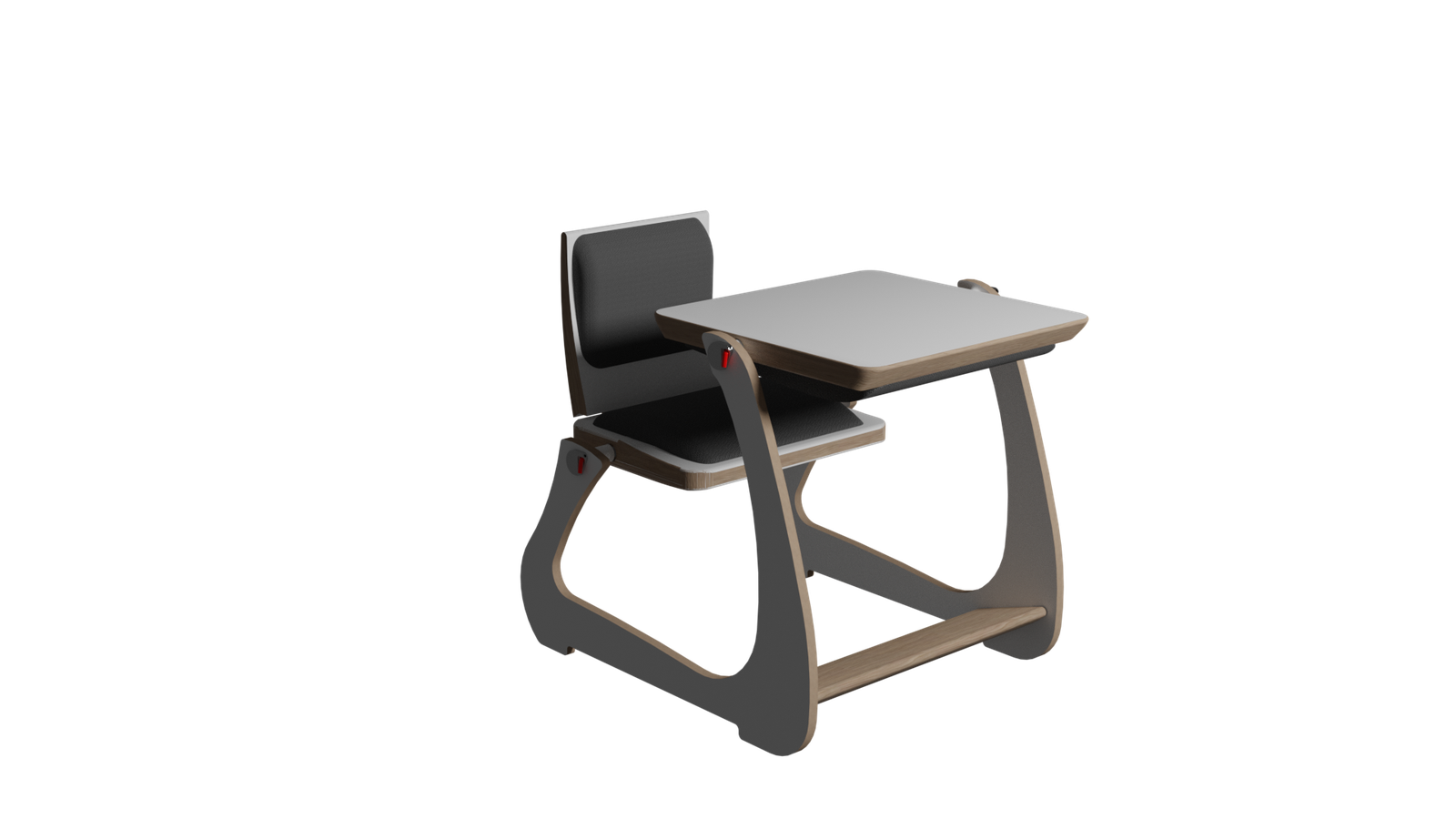

Kontrplak gövde, tek parça mantığı
Gövde, kayar ahşap ayak formu ve döşemeli oturma/sırt yüzeyleri CAD ortamında tanımlandı. Kırmızı vurgu, mekanizmanın kilit noktalarını işaret ediyor.

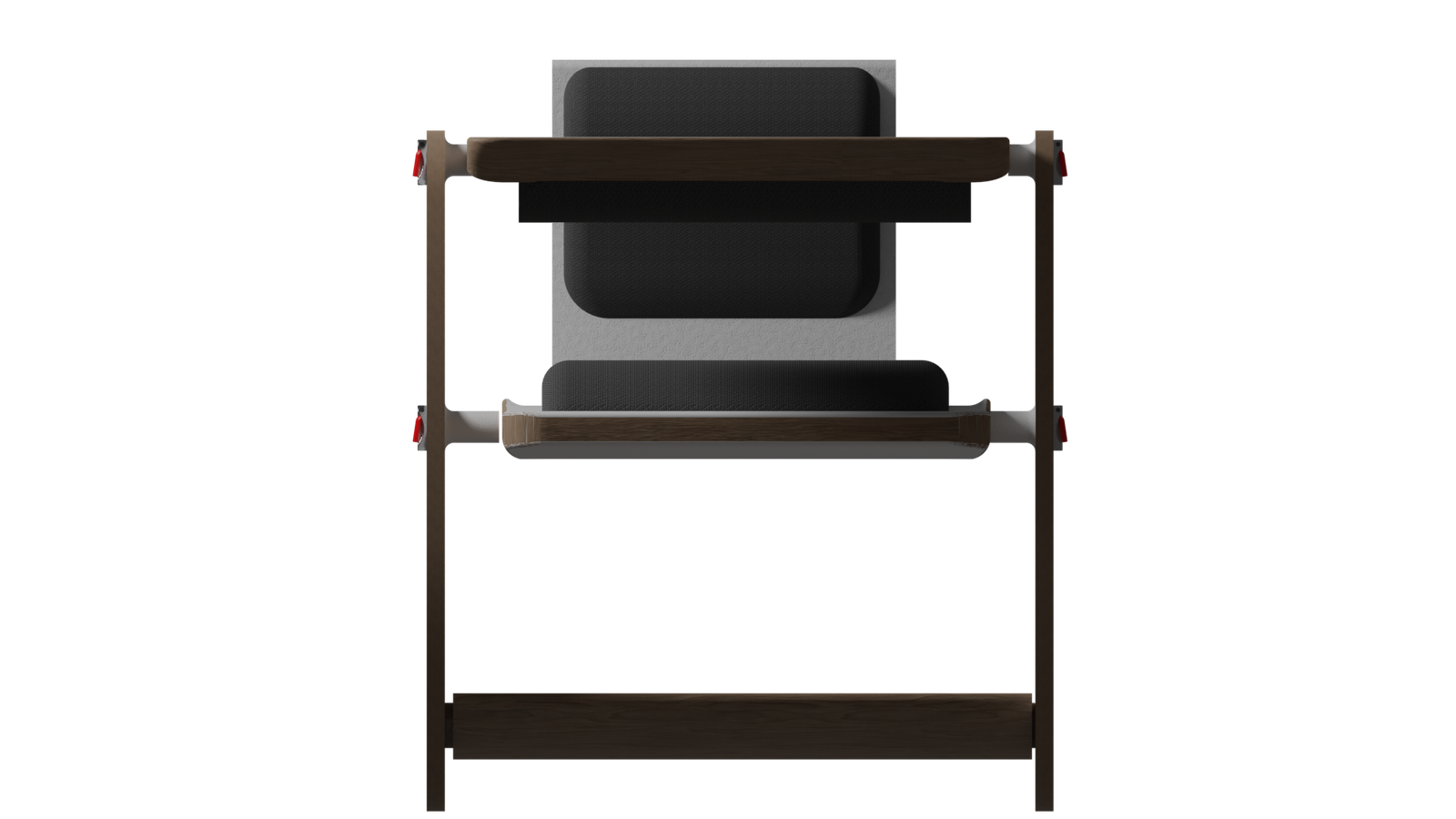

Teleskopik menteşe detayı
Mekanizmanın kalbi, sırt ve oturma yüzeylerini aynı eksende kaydıran teleskopik bir bağlantı. Kırmızı uçlu kilit noktaları, mekanizmanın hangi konumlarda sabitlendiğini gösteriyor.
Tek mekanizma tipi, montaj sadeliği
Tasarım kasıtlı olarak tek bir mekanizma tipine (teleskopik kayar bağlantı) bağlı kaldı. Bu, farklı pozisyonlar için ayrı menteşe veya kilit sistemleri eklemek yerine, tek bir parça ailesiyle montajı basitleştirdi.

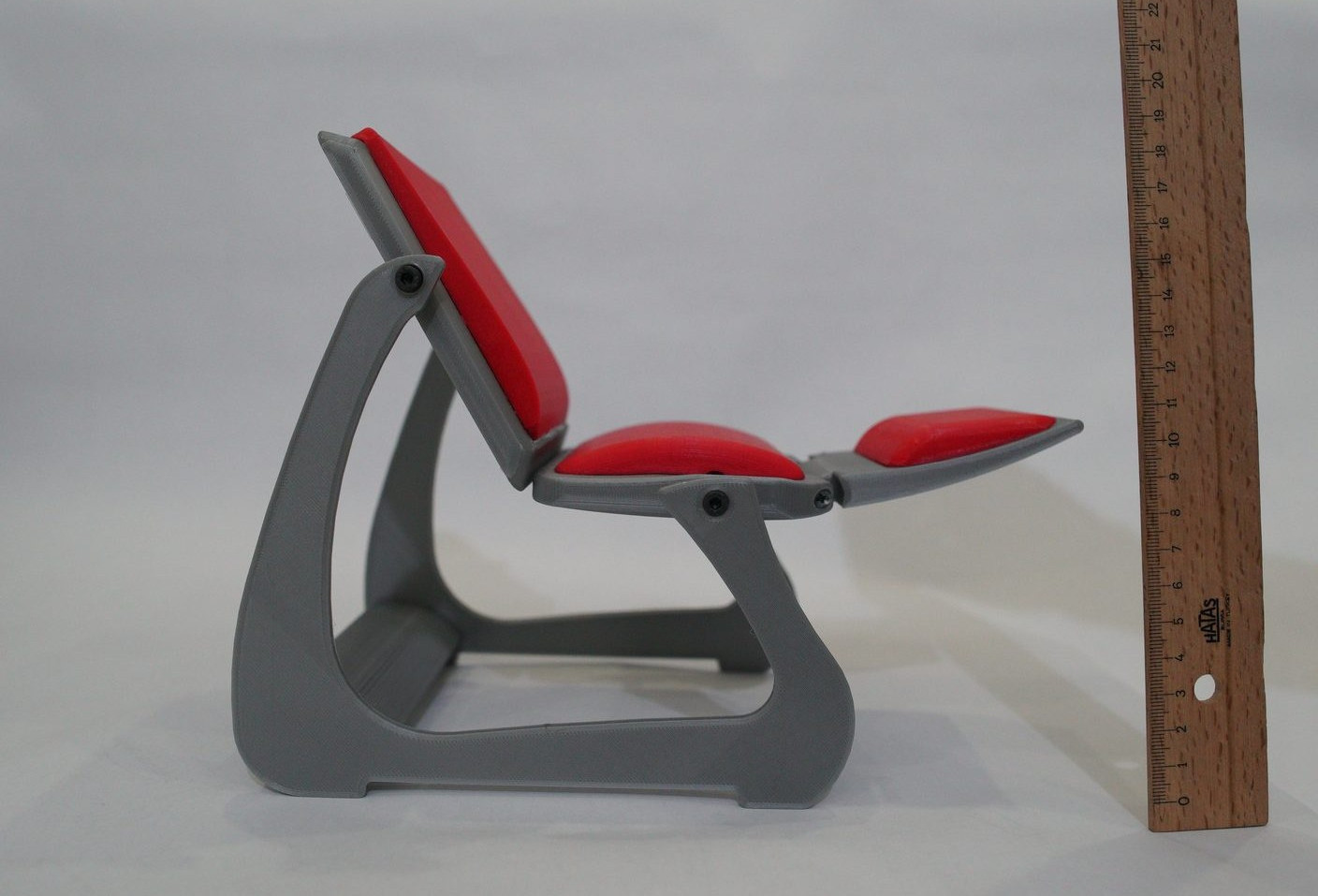

1:5 ölçekte 3D baskı model
Mekanizma, 1:5 ölçekte 3D baskı ile üretilip fiziksel olarak doğrulandı. Model, gerçek ölçü referansıyla (cetvel) fotoğraflandı, iddia edilen ölçek açıkça belirtilsin diye.
Tek gövdeden iki pozisyona
Ölçekli model üzerinde, mekanizmanın her iki pozisyonda da (çalışma ve dinlenme) sabit kalıp kalmadığı test edildi. Kilit noktalarının konumu, bu testler sonucunda ayarlandı.
İki pozisyon, tek gövde
Design for Export finalisti
Delta, OAİB ve Ticaret Bakanlığı tarafından düzenlenen Design for Export yarışmasında finalist oldu ve sergilendi. Projeyi güçlü kılan, mobilya estetiği değil, tek bir mekanizmayla birden fazla pozisyonu çözen mühendislik kararıydı.
