Philips MG7720: Onarılabilirlik için Yeniden Tasarım

Pil değil, tüm cihaz atılıyor

Kablosuz tıraş makinelerinde pil kapasitesi düştüğünde ya da tamamen bittiğinde, kullanıcıların çoğu cihazı sökmeyi denemek yerine doğrudan yeni bir makine satın alıyor. Oysa arızalı olan parça, cihazın küçük bir bileşeni: dahili pil.

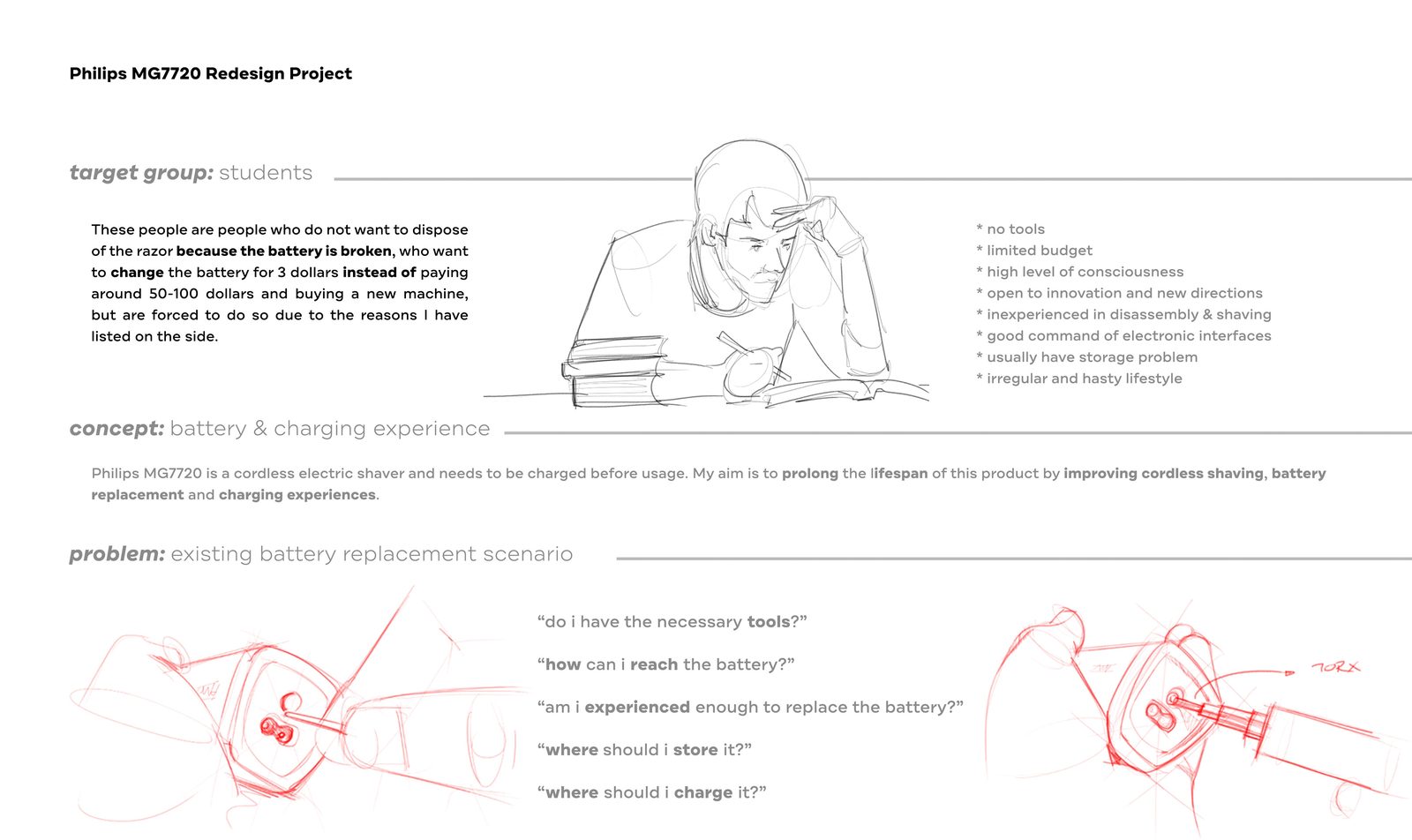

Hedef kullanıcı grubu olarak öğrenciler belirlendi: bütçesi sınırlı, elinde özel bir sökme aracı yok, elektronik cihaz söküp takma konusunda deneyimsiz, ama teknolojiye yabancı da değil. Bu grup için elli ile yüz dolarlık bir cihazı, birkaç dolarlık bir pil yüzünden çöpe atmak hem ekonomik hem çevresel açıdan anlamsız.

Gerçek cihazı sökerek başlamak

Problemi somutlaştırmak için gerçek bir Philips MG7720 ve şarj adaptörü elle söküldü. Pilin gövde içinde nereye yerleştirildiği, hangi tip vida ile sabitlendiği (Torx) ve kapağın hangi noktalardan klipslendiği tek tek incelendi. Bu inceleme, "kullanıcı bu cihazı aracı olmadan güvenle açabilir mi" sorusunun cevabını verdi: hayır.

Neyin doğru olduğuna nasıl karar verdik

Pil ve şarj deneyimi üzerine odaklanmak

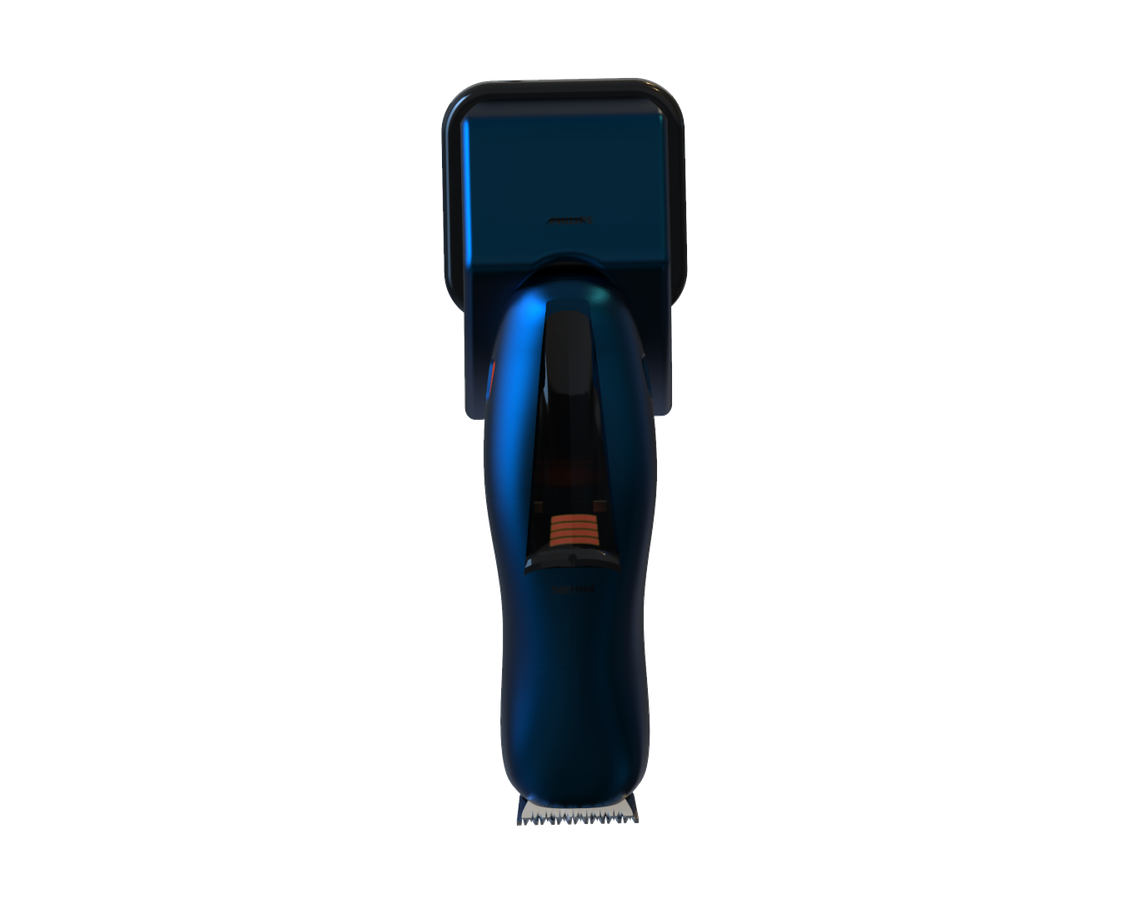

Konsept üç eksende odaklandı: tamir edilebilirlik, up-cycling ve yeni bir depolama-şarj önerisi. Gövdenin arka yüzü, elle açılabilen ayrı bir kapak olarak yeniden tanımlandı; pil kolayca değiştirilebildiği için cihazın ömrü uzuyor. Şarj sırasında cihazların orada burada dağılmaması için güvenli ve düzenli bir depolama-şarj istasyonu (dock) tasarlandı; dock, cihazın doğru hizalandığını da görsel olarak gösteriyor.

İki farklı renk varyantı (siyah ve mavi) paralel olarak geliştirildi. Bu bir fonksiyon farkı değil, malzeme ve yüzey kararlarını karşılaştırmak için yapılan bilinçli bir çalışmaydı.

Söküm analizinden çıkan ilk fikirler

İlk kapak ve vida yerleşimi fikirleri, söküm analizinin hemen ardından, Problem bölümündeki çalışma panosunun içinde yer alan kesit eskizleriyle geliştirildi. Bu proje için ayrı, bağımsız bir eskiz seti bu vaka analizine eklenecek şekilde arşivlenmedi.

İki renk varyantını paralel modellemek

Gövde ve sökülebilir pil kapağı CAD ortamında modellendi. Siyah ve mavi varyantlar aynı geometri üzerinden, sadece malzeme ve yüzey ayarları değiştirilerek üretildi. Bu yaklaşım, tek bir kalıp tasarımının farklı pazar segmentlerine nasıl uyarlanabileceğini göstermeyi amaçladı.

Sökülebilir kapak, gerçek ölçülerle

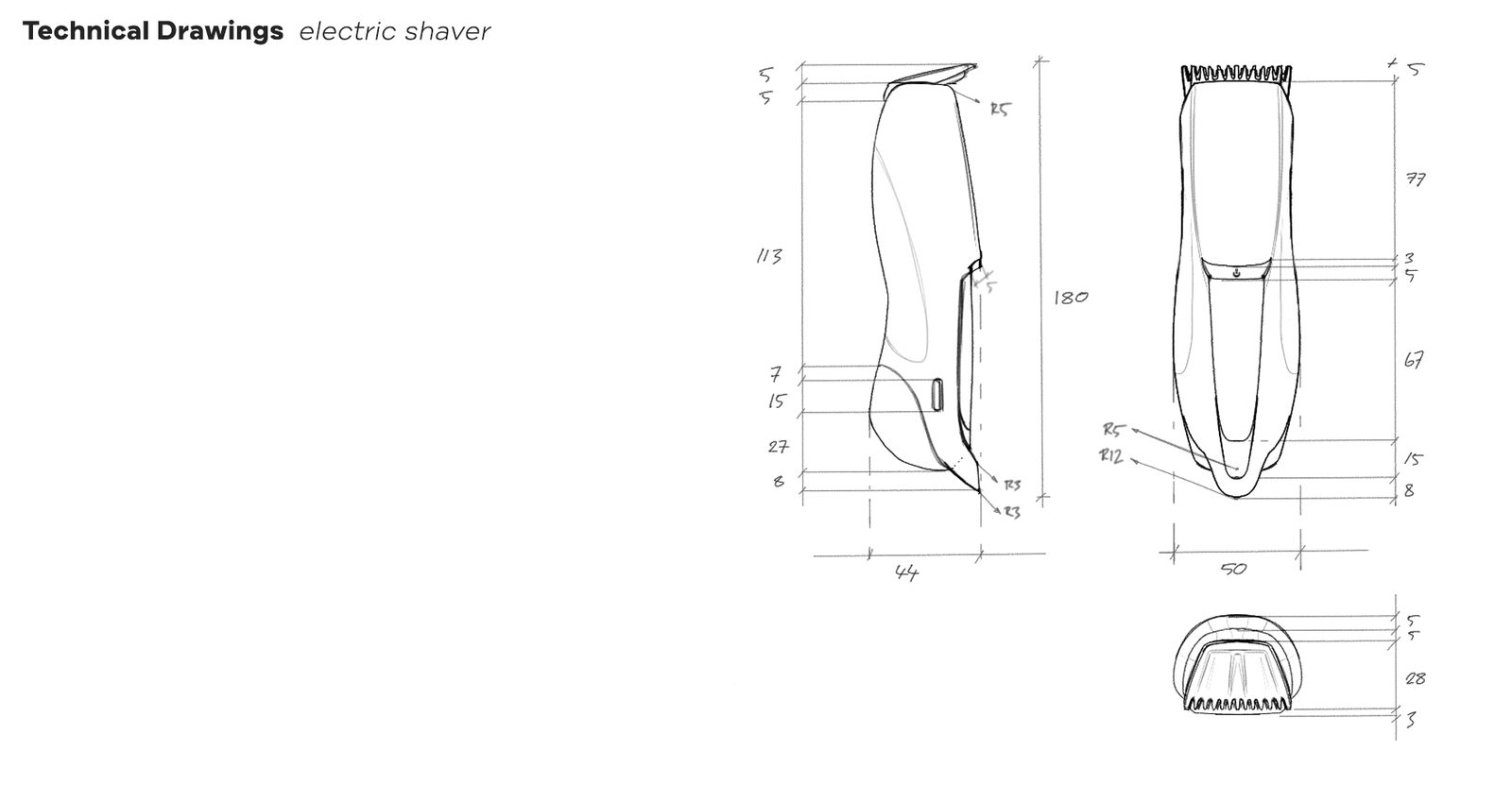

Pil kapağının et kalınlığı, klips toleransı ve conta oturma yüzeyi teknik çizimde tek tek tanımlandı. Amaç, kapağın hem elle güvenle açılabilmesi hem de su geçirmezliği bozmayacak şekilde kapanabilmesiydi.

Onarılabilirlik, montaj mantığına dönüştü

Orijinal cihazda pile ulaşmak gövdenin tamamen açılmasını gerektiriyordu. Yeniden tasarımda pil kapağı, gövdeden bağımsız, tek başına sökülüp takılabilen bir alt montaj olarak ayrıldı. Bu karar, hem üretim sırasında bağımsız test edilebilirliği hem de kullanıcı tarafından bakım yapılabilirliği artırdı.

Foam üzerinden form doğrulama

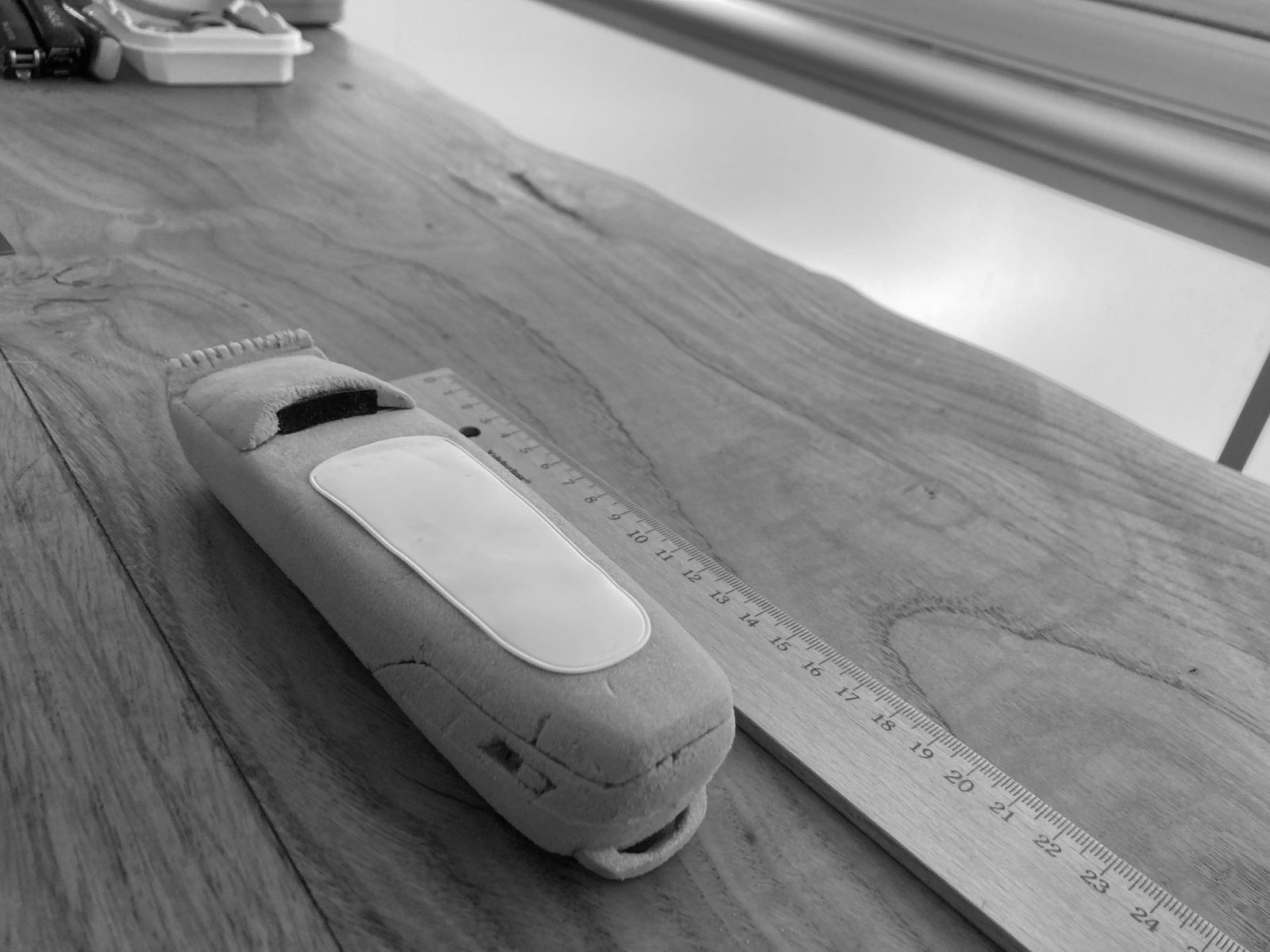

Form kararları, önce kaba bir hacim çalışmasıyla, ardından ölçülü ve detaylandırılmış bir foam maketle doğrulandı. Foam maket burada işlevsel bir prototip değil, elde tutuş ve oranları test etmek için kullanılan bir form çalışması.

Kaba hacimden final orana

İlk foam çalışması, tarama derinliği ve tutuş açısını test etmek için kasıtlı olarak kaba bırakıldı. İkinci foam maket, bu ilk çalışmadan çıkan ölçü düzeltmeleriyle final orana yaklaştırıldı. Renk varyantı kararı (siyah / mavi) ise CAD aşamasında, malzeme ve yüzey karşılaştırması olarak ele alındı.
